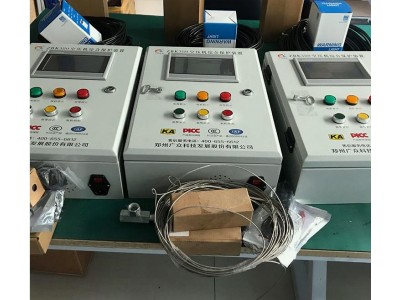

空压机断油保护装置主机及传感器安装

连接信号线：找到空压机的加载电磁阀，从其两端并联两根信号线连接

保护装置主机，以便装置能感知空压机的工作状态。

连接急停线：将保护装置自带的两根急停线串联接入空压机原有的急停开关回路中。这是实现自动停机的关键步骤。
油滤驳接器方案：拆下原装油滤，安装一个特制的“油滤驳接器”，然后将原油滤和压力传感器都装在此驳接器上。通用性强，是目前最标准、最常用的做法。

为保护装置接入220V电源，并确保电源有可靠的保护接地。

连接油压传感器的线路（通常1号端子接24V电源，2号端子接信号线）。

工作原理
当空压机机头少油时，由于油膜密封性下降导致油气桶气压平衡至油路循环中，油压升高。当空压机机头断油时，油路堵塞，机头在断油前的时间继续工作时，会持续从供油管抽油。
由于断油，抽油时会导致油管油减少并逐渐出现真空现象，油管不再满管，油压下降。
