矿用皮带输送机综合保护装置产品报告

**产品名称：** 矿用隔爆兼本安型皮带输送机综合保护装置 (皮带综保)

**系列型号：** KHP378 / KHP379 / KHP380

**核心定位：** 为煤矿井下、选煤厂等存在爆炸性甲烷气体和煤尘环境中的带式输送机，提供全方位、高可靠性的综合保护与集中控制。

更多产品更多型号欢迎咨询！ 东达狄经理 tel 15305479862

一、 产品概述

本装置严格依据最新版《煤矿安全规程》关于井下带式输送机保护的相关规定研发。通过大量井下实地测试、现有产品优化及广泛用户反馈，显著提升了装置的**可靠性、先进性、操作便捷性**。其核心设计满足煤矿等高危环境要求，专用于防止皮带机运行事故，保障人员设备安全。

---

二、 核心功能亮点

1.  **综合保护：**

    *   **全面防护：** 集成打滑、堆煤、跑偏、超温、烟雾、急停、速度异常（低速/超速）、自动洒水灭火、张力异常、撕裂等核心保护功能。

    *   **自动联动：** 检测到故障（如烟雾、超温）时，自动启动洒水灭火装置，并紧急停机。

2.  **智能报警：**

    *   **语音+灯光双重报警：** 首创采用清晰语音播报故障类型，辅以醒目灯光指示，确保井下嘈杂环境中故障信息也能被快速、准确识别。

    *   **故障定位：** 支持多台输送机联控，精确定位并显示故障发生位置。

3.  **集中控制：**

    *   可实现多台皮带机的集中启停控制和状态监控。

    *   配备**急停开关**，实现瞬间紧急停车。

4.  **系统节能：**

    *   优化控制逻辑，降低系统运行能耗。

---

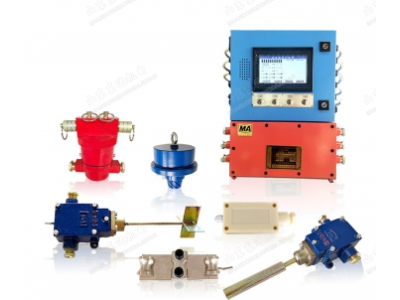

 三、 核心组成部件

| 部件名称          | 功能描述                                                                 | 关键特性/备注                                                                 |

| :---------------- | :----------------------------------------------------------------------- | :---------------------------------------------------------------------------- |

| **保护主机**      | 核心控制单元，实现电机控制、信号处理及所有保护功能逻辑。                 | 高可靠性设计，支持三方通讯协议。                                              |

| **急停开关**      | 紧急情况下手动触发，实现皮带机瞬间停机。                                 | 与主机配套使用，符合安全冗余要求。                                            |

| **堆煤传感器**    | 检测皮带机头部堆煤状况。                                                 | 安装在机头合适位置，防止煤炭堆积溢出。                                        |

| **跑偏传感器**    | 检测皮带运行过程中的偏移状况。                                           | 安装在皮带沿线支架。当皮带触碰到立辊并偏移至动作角度(如15°±3°)时发出信号停机。 |

| **速度传感器**    | 实时监测皮带运行速度，判断打滑（低速）或超速故障。                       | 防止因速度异常导致的断带、磨损加剧等事故。                                    |

| **张力传感器**    | 监测皮带张力，防止张力过小（打滑）或过大（断带风险）。                   | 确保皮带在安全张力范围内运行。                                                |

| **撕裂传感器**    | 检测皮带发生纵向撕裂事故。                                               | 多安装在落料口下方或易撕裂点，及时停机防止损失扩大。                          |

| **烟雾/超温传感器** | 检测驱动滚筒等关键部位温度异常或烟雾（火灾初期）。                       | 触发自动洒水灭火装置并紧急停机。                                              |

更多产品更多型号欢迎咨询！ 东达狄经理 tel 15305479862

 四、 关键参数与认证

*   **应用环境：** 有爆炸性甲烷气体和煤尘的煤矿井下、选煤厂等工作场所。

*   **防爆型式：** **Exd [ib] I Mb** (矿用隔爆兼本安型 - 主机控制器) / **Ex ib I Mb** (矿用本安型 - 传感器、密钥等)。

*   **主要组件型号示例：**

    *   控制器：KXJ127(a/b/c)

    *   急停开关：KHJ12/0.5

    *   张力传感器：GAD10

    *   电磁阀(洒水)：DFB20/8

*   **符合标准：** 严格遵循中国国家煤矿安全相关标准及防爆标准(GB3836系列)。

---

 五、 核心优势与价值

1.  **本质安全：** 隔爆兼本安设计，专为高危爆炸环境打造，通过权威煤安认证。

2.  **防护全面：** 集成业内要求的各类核心保护功能，显著降低皮带机运行事故风险（如火灾、撕裂、堆煤堵仓、跑偏损坏设备等）。

3.  **报警高效：** “语音+灯光”报警模式颠覆传统，信息传达直观、快速、抗干扰，极大提升应急响应速度。

4.  **智能控制：** 支持集中控制与联锁，提升生产管理效率。

5.  **高可靠性：** 基于井下实测与持续优化，关键部件选用可靠型号，保障设备长期稳定运行。

6.  **维护便捷：** 模块化设计，故障方位显示，便于快速诊断与维护。
